發布者：雪寧    來源：上海仰光電子科技有限公司     發布時間：2020-7-20

　　　　三菱MR-E-AG系列驅動器故障代碼解析

三菱MR-E-AG系列驅動器故障代碼顯示AL.10
　　故障代表：電源電壓低于160V
　　故障原因：1. 電源電壓低。
　　2. 發生60ms以上的控制電源的瞬間掉電。
　　3. 因電源容量不足，起動時等的情況下電源電壓下降。
　　4. 母線電壓下降到DC200V之后又恢復了。(主電路電源斷開后5s以內又通)
　　5. 伺服放大器內的元器件的故障。
　　故障處理方法:1.請重新評估電源。
　　2.請更換伺服放大器
　　三菱MR-E-AG系列驅動器故障代碼顯示AL12
　　故障代表：RAM 存儲器異常
　　故障原因：伺服放大器內部故障
　　故障處理方法:請更換伺服放大器
　　三菱MR-E-AG系列驅動器故障代碼顯示AL.13
　　故障代表：印刷線路板的異常
　　故障原因：伺服放大器內部故障
　　故障處理方法:請更換伺服放大器
　　三菱MR-E-AG系列驅動器故障代碼顯示AL.15
　　故障代表：EEP-ROM溢出
　　故障原因:伺服放大器內部故障
　　故障處理方法:請更換伺服放大器

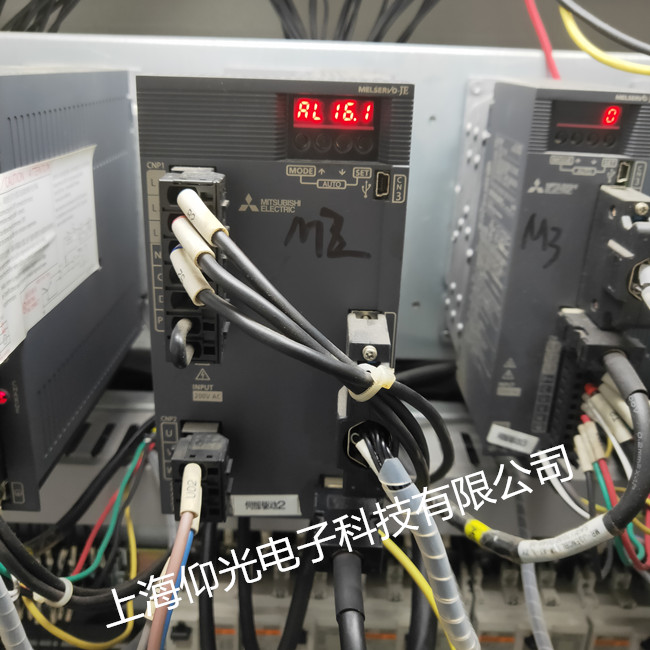

　　三菱MR-E-AG系列驅動器故障代碼顯示AL.16
　　故障代表：編碼器和伺服放大器的通信異常
　　故障原因：1. 編碼器接插件 (CN2)脫落
　　2. 編碼器的故障
　　3. 編碼器的電纜不佳(斷路或短路)
　　4.伺服放大器和伺服電機的組合錯誤
　　故障處理方法:1.請正確地接線
　　2.請修理或更換電纜
　　3.請更換伺服電機
　　4. 請正確地組合
　　三菱MR-E-AG系列驅動器故障代碼顯示AL.17
　　故障代表：CPU?元器件異常
　　故障原因：伺服放大器內部元器件的故障
　　故障處理方法:請更換伺服放大器
　　三菱MR-E-AG系列驅動器故障代碼顯示AL.19
　　故障代表：ROM存儲器異常
　　故障原因：伺服放大器內部元器件的故障
　　故障處理方法:請更換伺服放大器
　　三菱MR-E-AG系列驅動器故障代碼顯示AL.1A
　　故障代表：伺服放大器和伺服電機的組合錯誤
　　故障原因：伺服放大器和伺服電機的組合錯誤并接線
　　故障處理方法:請正確地組合
　　三菱MR-E-AG系列驅動器故障代碼顯示AL.20
　　故障代表：編碼器和伺服放大器的通信異常
　　故障原因：1. 編碼器的接插件(CN2)脫落
　　2. 編碼器電纜不佳(斷路或短路)
　　3.編碼器的故障
　　故障處理方法:1. 請正確地接線
　　2.請修理或更換電
　　3.請更換伺服電機
　　三菱MR-E-AG系列驅動器故障代碼顯示AL.24
　　故障代表：伺服放大器的伺服電機輸出(U ? V ? W相)與地線連通
　　故障原因：1. 在主電路端子臺(TE1)上電源輸入線和伺服電機的輸出線發生接觸。
　　2. 伺服電機動力線的保護層發生劣化并與地線連通
　　3. 伺服放大器的主電路發生故障
　　故障處理方法:1.請改正接
　　2.請更換電線
　　3.請更換伺服放大器。
　　三菱MR-E-AG系列驅動器故障代碼顯示AL.30
　　故障代表：1.超出內置再生電阻或再生選購件允許反饋電力
　　2.再生晶體管異常
　　故障原因：1. 0號參數的設置錯誤
　　2. 內置再生電阻或再生選購件未連接
　　3. 因高頻度的運動或連續反饋運動而超出再生選購件的允許反饋電力
　　4. 電源電壓異常。MR-E-□A：260V以上
　　5. 內置再生電阻或再生選購件佳或再生選購件
　　故障處理方法:1.請正確地設置
　　2.請正確地接線
　　3. 請降低定位頻度
　    請將再生選購件改用容量較大的產品
　　請減小負載
　　4.請重新評估電源
　　5.請更換伺服放大器
　　三菱MR-E-AG系列驅動器故障代碼顯示AL.31
　　故障代表：轉速超過瞬間允許轉速
　　故障原因：1. 輸入的指令脈沖頻率過高
　　2. 因加減速時間常數太小而引起動作過度
　　3. 因伺服系統不穩定而引起動作過度
　　故障處理方法:1.請重新設置合適的伺服增益
　　2.采用伺服增益不能設置的情況下，請按以下方法處理:
　　 請減小負載慣性系數比
　　 請重新評估加減速時間常數
　　3.請正確地設置指令脈沖
　　4.請擴大加減速時間常數
　　三菱MR-E-AG系列驅動器故障代碼顯示AL.32
　　故障代表：有超過伺服放大器允許電流的電流流過
　　故障原因：1. 伺服放大器輸出的U·V·W相短路
　　2. 伺服放大器的晶體管(IPM)的故障
　　3. 伺服放大器輸出的U·V·W相與地線連通
　　4. 外來噪聲引起過電流檢測電路誤動作
　　故障處理方法:1.請修改接線
　　2.請更換伺服放大器
　　3.請修改接線
　　4.請采取對付噪聲的對策
