發布者：雪寧    來源：上海仰光電子科技有限公司     發布時間：2020-9-5

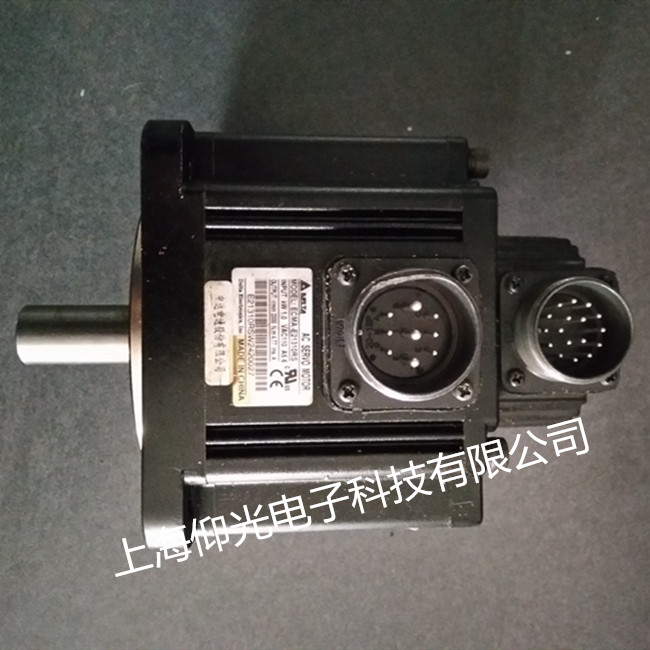

臺達伺服電機出現電纜故障的原因及維修方法 :

1、限制電機引線長度:通過盡可能實際地安裝與其控制的電機接近的驅動器,可以減小電壓過沖的幅度,從而降低電機端子上過電壓的風險(在所有其他條件相同的情況下)。有-一個長度,通常稱為臨界長度, 超過該長度,反射電壓脈沖的幅度會增加到可能影響電機絕緣系統的程度。臨界長度根據電纜和驅動器的特性而變化,臨界長度是脈沖從驅動器到電機的傳播速度與驅動器輸出后續脈沖的上升時間的關系。如果行進時間慢于上升時間的1/2 ,則從電動機端子反射的能量會增加到隨后的輸出脈沖中,從而增加總電壓電平。電纜傳播的粗略指導可能是每毫秒500英尺,這對于IGBT輸出驅動器來說典型的脈沖上升時間為0.1毫秒,導致臨界長度為25英尺。實際上,除非電動機絕緣系統非常薄弱,否則在此長度下很少出現問題。但是，它確實指出了以下事實:對于現代伺服驅動器,在設計和定位設備時必須格外小心。

2、使用屏蔽電纜:盡管在許多情況下,如果將單獨的非屏蔽相線安裝在金屬電纜槽中并正確布線,則可以使用,但大多數制造商建議使用屏蔽(屏蔽)電纜,以有效降低電磁干擾( EMI)。電機引線足夠長,可以用作能夠輻射大量EMI的出色天線,這是根據驅動逆變器部分的高頻開關而產生的。經驗證據表明,電纜的傳輸阻抗越低(衡量電纜的屏蔽能力) ,則EMI降低越大。這限制了傳播到相鄰敏感設備的噪聲,更重要的是限制了附近任何控制導體的噪聲。同樣重要的是正確屏蔽電纜屏蔽層。建議將電機引線的屏蔽層同時接到電動機和驅動端,并使用360度夾鉗連接來粘結整個屏蔽層。不建議將屏蔽層引出線尾并將其放在接合螺釘上,因為這會增加電纜對高頻電流的阻抗并導致電纜上的電壓升高。


臺達B2伺服電機常見故障解析


1、臺達B2伺服電機高速旋轉時出現電機偏差計數器溢出錯誤，如何處理? 　　
高速旋轉時發生電機偏差計數器溢出錯誤;
　　對策：檢查電機動力電纜和編碼器電纜的配線是否正確，電纜是否有破損。
　　 輸入較長指令脈沖時發生電機偏差計數器溢出錯誤;
　　對策：a.增益設置太大，重新手動調整增益或使用自動調整增益功能;
　　      b.延長加減速時間;
　      　c.負載過重，需要重新選定更大容量的電機或減輕負載，加裝減速機等傳動機構提高負荷能力。
　　 運行過程中發生電機偏差計數器溢出錯誤。
　　對策：a.增大偏差計數器溢出水平設定值;
　　      b.減慢旋轉速度;
　      　c.延長加減速時間;
      d.負載過重，需要重新選定更大容量的電機或減輕負載，加裝減速機等傳動機構提高負載能力。
2、臺達B2伺服電機在有脈沖輸出時不運轉，如何處理?
　　 監視控制器的脈沖輸出當前值以及脈沖輸出燈是否閃爍，確認指令脈沖已經執行并已經正常輸出脈沖;
　　 檢查控制器到驅動器的控制電纜，動力電纜，編碼器電纜是否配線錯誤，破損或者接觸不良;
　　 檢查帶制動器的伺服電機其制動器是否已經打開;
　　 監視伺服驅動器的面板確認脈沖指令是否輸入;
　　 Run運行指令正常;
　　 控制模式務必選擇位置控制模式;
　　 伺服驅動器設置的輸入脈沖類型和指令脈沖的設置是否一致;
確保正轉側驅動禁止，反轉側驅動禁止信號以及偏差計數器復位信號沒有被輸入，脫開負載并且空載運行正常，檢查機械系統。
3、伺服電機沒有帶負載報過載，如何處理?
　　 如果是伺服Run(運行)信號一接入并且沒有發脈沖的情況下發生：
　　a.檢查伺服電機動力電纜配線，檢查是否有接觸不良或電纜破損;
　　b.如果是帶制動器的伺服電機則務必將制動器打開;
　　c.速度回路增益是否設置過大;
　　d.速度回路的積分時間常數是否設置過小。
　　 如果伺服只是在運行過程中發生：
　　a.位置回路增益是否設置過大;
　　b.定位完成幅值是否設置過小;
c.檢查伺服電機軸上沒有堵轉，并重新調整機械。
4、伺服電機運行時出現異常聲音或抖動現象，如何處理?
　　 伺服配線：
　　a.使用標準動力電纜，編碼器電纜，控制電纜，電纜有無破損;
　　b.檢查控制線附近是否存在干擾源，是否與附近的大電流動力電纜互相平行或相隔太近;
　　c.檢查接地端子電位是否有發生變動，切實保證接地良好。
　　 伺服參數：

　　a.伺服增益設置太大，建議用手動或自動方式重新調整伺服參數;
　　b.確認速度反饋濾波器時間常數的設置，初始值為0，可嘗試增大設置值;
　　c.電子齒輪比設置太大，建議恢復到出廠設置;
　　d.伺服系統和機械系統的共振，嘗試調整陷波濾波器頻率以及幅值。
　　 機械系統：
　　a.連接電機軸和設備系統的聯軸器發生偏移，安裝螺釘未擰緊;
　　b.滑輪或齒輪的咬合不良也會導致負載轉矩變動，嘗試空載運行，如果空載運行時正常則檢查機械系統的結合部分是否有異常;
c.確認負載慣量，力矩以及轉速是否過大，嘗試空載運行，如果空載運行正常，則
