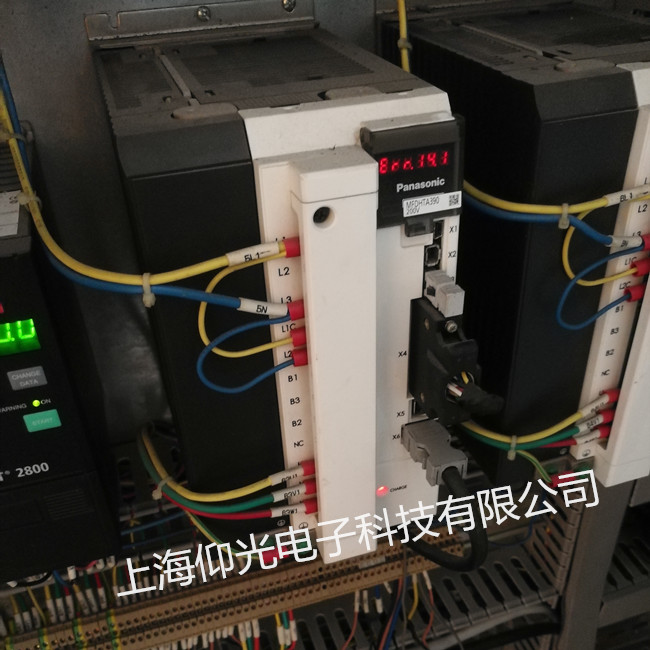

維修服務項目松下伺服驅動器維修MFDKTB3A2CA1報警顯示Err 15.0修理
發布者：變頻器維修部 來源：上海仰光電子工程部 發布時間：2020-12-24
松下伺服驅動器維修報警代碼如下：
Err 15.0 過熱保護
原因：
驅動器的散熱器、功率元件的溫度超過規定值。
① 驅動器的周圍溫度超過規定值。
② 過負載。
處理：
① 改善驅動器的周圍溫度及冷卻條件。
② 提高驅動器、電機容量。
延長加減速時間。降低負載。
Err 16.0 過載保護1（過負載保護1）、Err 16.2 過載保護2（過負載保護2）
原因：
轉矩指令值超過Pr5.12（過載等級設置）設定的過載水平是，根據后述時限特性激活過載保護。
① 負載過重，有效轉矩超過額定轉矩，長時間持續運轉。
② 增益調整不良導致振蕩，振動。電機出現振動，異常聲音。Pr0.04（慣量比）的設定值異常。
③ 電機布線錯誤，斷線。
④ 機械受到碰撞，突然負載變重，發生扭轉纏繞。
⑤ 電磁制動器處于動作狀態。
⑥ 在復數臺機械布線中，誤將電機電纜連接到其它軸，錯誤布線。
⑦ Pr5.12（過載等級設置）低。
處理：
以PANATERM的波形圖形畫面檢查轉矩（電流）波形是否發生振蕩，是否上下晃動過大。通過PANARWRM檢查過載報警顯示及負載率。
① 加大驅動器，電機的容量。延長加減速時間，減低負載。
② 重新調整增益。
③ 按布線圖正確連接電機線路。更換電纜。
④ 排除纏繞因素。減輕負載。
⑤ 測量制動器端子的電壓。斷開制動器。
⑥ 將電機電纜，編碼器連線正確連接到各自的對應軸上。
⑦ 設定Pr5.12（過載等級設置）為0
Err 16.1 轉矩飽和異常保護
原因：
轉矩飽和狀態連續發生次數達到Pr6.57「轉矩飽和異常保護監測時間」的設定時間。
解決：
·確認驅動器的動作狀態。
·請執行和Err16.0、Err16.2相同的處理。
Err18.0 再生過負載保護
原因：
再生能量超過再生電阻的處理能力。
① 由于負載慣量大形成減速中的再生能量，導致整流器電壓上升，以及再生電阻的能量吸收不足導致電壓上升。
② 電機旋轉速度過高，無法在規定減速時間內完全吸收再生能量。
③ 外置電阻動作界限被限制為10%的占空比。
處理：
用前面板或通信確認再生電阻負載率。
① 確認動作模型（速度監視器）。檢查再生電阻負載率及過再生警告顯示。提高點擊、驅動器容量，放緩減速時間。外置再生電阻。
② 確認動作模型（速度監視器）。檢查再生電阻負載率及過再生警告顯示。提高點擊、驅動器容量，放緩減速時間。降低電機轉速。外置再生電阻。
③ 設定Pr0.16為2。
注意：設定Pr0.16為2是，請務必設置溫度保修死等外部保護。無再生電阻的保護，有可能會使再生電阻異常發熱導致燒損。
Err18.1 再生晶體管異常保護
原因：
驅動器的再生驅動用晶體管故障
處理：
更換驅動器
Err21.0：編碼器通訊斷線異常保護：
原因：
編碼器和驅動器的通信，在大道一定次數后中斷，激活斷線檢測功能。
處理：
① 線圖所示正確連接編碼器線路。
② 糾正連接器插頭的錯誤連線。
Err 21.1 編碼器通訊數據異常保護
原因：
編碼器的數據通訊異常。
·主要因噪音引起的數據異常。
·雖與編碼器線連接，但通信數據異常。
處理：
·確保編碼器的電源電壓為DC4.75V～5.25V…在編碼器線纜較長時請?zhí)貏e注意。
·如果點擊線和編碼器線捆扎一起，請分開配線。
·將屏蔽線接入FG。
Err 23.0 編碼器通訊數據異常保護
原因：
編碼器的數據通信無異常，但數據內容異常。
主要因噪聲引起的數據異常。
雖與編碼器線連接，但通信數據異常。
處理：
·確保編碼器的電源電壓為DC4.75V～5.25V…在編碼器線纜較長時請?zhí)貏e注意。
·如果點擊線和編碼器線捆扎一起，請分開配線。
·將屏蔽線接入FG。
Err 24.0 位置變差過大保護
原因：
位置偏差脈沖超過Pr0.14的設定。
① 電機未按指令動作。
② Pr0.14（位置偏差過大設定）的數值過小。
處理：
① 按位置指令脈沖檢查電機是否旋轉。確認轉矩監視下的輸出轉矩未達到飽和。調整增益。Pr0.13、Pr5.22設定為最大值。按配線圖正確連接編碼器線，延長加減速時間。減輕負載、降低速度。
② 加大Pr0.14的設定值。
Err 24.1 速度偏差過大保護
原因：
內部指令速度和實際速度的差（速度偏差）超過Pr6.02的設定。
注）由于指令脈沖輸入禁止（INH）或正方向/負方向驅動禁止輸入出現立即停止等，強行將內部位置指令速度設置為0時，在此瞬間速度偏差會變大。內部位置指令速度開始時，速度偏差也會變大，因此，請設定充足的余量。
處理：
·將Pr6.02的設定值變大。
·將內部位置指令速度的加減速時間變長。或通過增益調整來提高追隨性。
·將速度偏差過大檢出置于無效。（Pr6.02=0））
Err 25.0 混合偏差過大異常保護
原因：
·在全閉環控制時，外部位移傳感器的負載位置與編碼器的電機位置不符，超過Pr3.28所設定的脈沖數。
·在全閉環控制中，變更或切換了指令分倍頻分子。
處理：
·檢查電機與負載的連接。
·檢查外部位移傳感器與驅動器的連接。
·在啟動負載時，確認電機位置（編碼器反饋值）的變化與負載位置（外部位移傳感器的反饋值）的變化為相同符號。檢查外部位移傳感器分頻分子、分母（Pr3.24、3.25）、外部位移傳感器方向反轉（Pr3.26）是否正確設定。
·在全閉環控制中，固定指令分倍頻。
Err 26.0 過速度保護
原因：
電機的旋轉速度超過Pr5.13的設定值。
處理：
·避免過大的速度指令。
·確認指令脈沖輸入頻率和分頻·倍頻比。
·因增益調整不良產生過沖時，請對增益進行調整。
·按配線圖正確連接編碼器的線。
Err 26.1 第2過速度保護
原因：
電機的旋轉速度超過Pr6.15的設定值。
處理：
·避免過大的速度指令。
·確認指令脈沖輸入頻率和分頻·倍頻比。
·因增益調整不良產生過沖時，請對增益進行調整。
·按配線圖正確連接編碼器的線。
Err26 過速度保護：
原因：
電機的轉速超過Pr5.13（過速度等級設置）的設定值。
處理：
避免過速度指令。
檢查指令脈沖的輸入頻率及分頻，遞增比。
因增益調整不良產生過沖時，請對增益進行調整。、
按布線圖正確連接編碼器線纜。
設定Pr5.13（過速度等級設置）為0。
Err 27.0 指令脈沖輸入頻率異常保護
原因：
指令脈沖輸入頻率超過Pr5.32的設定值×1.2倍。
處理：
確認指令脈沖輸入。
Err 27.2 指令脈沖倍頻異常保護
原因：
通過1圈指令脈沖數、第1~第4指令分倍頻分子、指令分倍頻分母設定的頻率·分倍頻比不合適。
指令脈沖數與指令分倍頻比的乘積值超過越5000Mpps。
指令脈沖輸入有疏密不同。
指令脈沖的輸入由于噪音導致計數錯誤。
處理：
·指令分倍頻比在1/1000~8000倍的范圍下，盡可能低設定最小數值。
·確認指令脈沖輸入。
·盡可能地使用長線驅動的I/F。
·將Pr5.32（指令脈沖輸入最大設定/數字濾波器設定）設定為不滿1000，數字濾波器生效。
Err 28.0 脈沖再生界限保護
原因:
脈沖再生的輸出頻率超過界限。
處理：
·確認Pr011、Pr5.03的設定值。
·檢出為無效時，請將Pr5.33設定為0。
Err 29.0 計數器溢出保護
原因：
編碼器前饋脈沖基準的位置偏差的值超過2 29（536870912）。
處理：
·依照位置指令確認電機是否旋轉。
·用轉矩監視器確認輸入轉矩是否飽和。
·調整增益。
·將Pr0.13、Pr5.22設定為最大值。
·按照配線圖所示，進行編碼器接線。
Err 33.0 I/F輸入重復分配異常1保護
原因：
輸入信號（SI1、SI2、SI3、SI4、SI5）的功能分配重復設定。
處理：
請正確設定連接器引腳的功能分配。
Err 33.1 I/F輸入重復分配異常2保護
原因：
輸入信號（SI6、SI7、SI8、SI9、SI10）的功能分配重復設定。
處理：
請正確設定連接器引腳的功能分配。
Err 33.2 I/F輸入功能編號異常1
原因：
輸入信號（SI1、SI2、SI3、SI4、SI5）的功能中未定義編號。
處理：
請正確設定連接器引腳的功能分配。
Err 33.3 I/F輸入功能編號異常2
原因：
輸入信號（SI6、SI7、SI8、SI9、SI10）的功能中未定義編號。
處理：
請正確設定連接器引腳的功能分配。
Err 33.4 I/F輸出功能編號異常1
原因：
輸入信號（SO1、SO2、SO3）的功能中未定義編號。
處理：
請正確設定連接器引腳的功能分配。
Err 33.5 I/F輸出功能編號異常2
原因：
輸入信號（SO4、SO5、SO6）的功能中未定義編號。
處理：
請正確設定連接器引腳的功能分配。
Err 33.6 CL分配異常
原因：
計數器清零功能分配到輸入信號SI7以外。
處理：
請正確設定連接器引腳的功能分配。
Err 33.7 INH分配異常
原因：
指令脈沖禁止輸入功能分配到輸入信號SI10以外。
處理：
請正確設定連接器引腳的功能分配。
Err 34.0 電機可動范圍設定異常保護
原因：
針對位置指令輸入范圍，電機動作范圍超過Pr5.14設定的電機可動作范圍。
① 增益不合適。
② Pr5.14的設定值過小。
處理：
① 確認增益（位置環增益和速度環增益的平衡）、慣量比。
② 將Pr5.14的設定值變大。或?qū)r5.14設定為0，使保護功能無效。
Err 36.0、Err 36.1 EEPROM參數異常保護
原因：
接通電源試從EEPROM讀出數據時，參數保存區域的數據損壞。
處理：
·重新設定所有的參數。
·重復發生時，可能有故障，需更換驅動器。返回代理店進行檢查（修理）。
Err 37.0、Err37.1、Err37.2 EEPROM檢測碼異常保護
原因：
接通電源時從EEPROM讀出數據時，參數讀入確認數據損壞。
處理：
可能有故障，需更換驅動器。返回代理店進行檢查（修理）。
