三菱F700變頻器報E.GF維修方法

發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2021-4-16

三菱變頻器維修報警代碼大全如下：

三菱變頻器故障報警代碼之輕微故障
　　E.FN 風扇故障冷卻風扇是否異常
　　0L 失速防止（過電流）電機是否在過負荷狀態下使用
　　oL 失速防止（過電壓）是否是急減速運行
　　PS PU停止是否按下操作面板的（stop/reset）鍵，使其停止。
　　Err 此報警在下述情況下顯示 RES信號處于ON時
　　在外部運行模式下，試圖設定參數
　　運行中，試圖切換運行模式
　　在設定范圍之外，試圖設定參數
　　PU和變頻器不能正常通信時
　　運行中（信號STF,SRF為ON），試圖設定參數時
　　在Pr.77“參數寫入禁止選擇”參數寫入禁止時，試圖設定參數

三菱變頻器故障報警代碼之嚴重故障
　　代碼故障名稱檢查要點
　　E.OC1 加速時過電流斷路是否急加速運轉 輸出是否短路，主回路電源(R,S,T)是否供電。
　　E.OC2 定速時過電流斷路負荷是否有急速變化，輸出是否短路。
　　E.OC3 減速時過電流斷路是否急減速運轉，輸出是否短路，電機的機械制動是否過早
　　E.OV1 加速時再生過電壓斷路加速度是否太緩慢。
　　E.OV2 定速時再生過電壓斷路負荷是否有急速變化。
　　E.OV3 減速，停止時再生過電壓斷路是否急減速運轉。
　　E.THM 電機過負荷斷路(電子過流保護) 電機是否在過負荷狀態下使用。
　　E.THT 變頻器過負荷斷路(電子過流保護) 電機是否在過負荷狀態下使用。
　　E.IPF 瞬時停電保護 調查瞬時停電發生的原因
　　E.UVT 欠壓保護 有無大容量的電機啟動，P，P1之間是否接有短路片或直流電抗器。
　　E.FIN 散熱片過熱周圍溫度是否過高，冷卻散熱片是否堵塞。
　　E.GF 輸出側接地故障過電流保護 電機，連接線是否接地
　　E.OHT 外部熱繼電器動作電機是否過熱。在Pr.180～Pr.186(輸入端子功能選擇)中任一個，設定值7（OH信號) 是否正確設定。
　　E.BE 制動晶體管異常減少負荷J，制動的使用頻率是否合適
　　E.OLT 失速防止電機是否在過負荷狀態下使用
　　E.OPT 選件報警
　　E.OP1～OP3 選件插口異常選件功能的設定、操作是否有誤。(1～3顯示選件插口號)
　　E.PE 參數記憶因子異常參數寫入回?cái)?shù)是否太多
　　E.PUE PU脫出發生 DU或PU的安裝是否太松確認Pr.75的設定值
　　E.RET 再試次數溢出調查異常發生的原因
　　E.CPU CPU錯誤
　　E. 6 CPU錯誤
　　E. 7 CPU錯誤
　　E.P24 直流24V電源輸出短路 PC端子輸出是否短路

常見系列產品故障

市場上正在推廣使用的就是A700系列、E700系列、F700系列和D700系列。

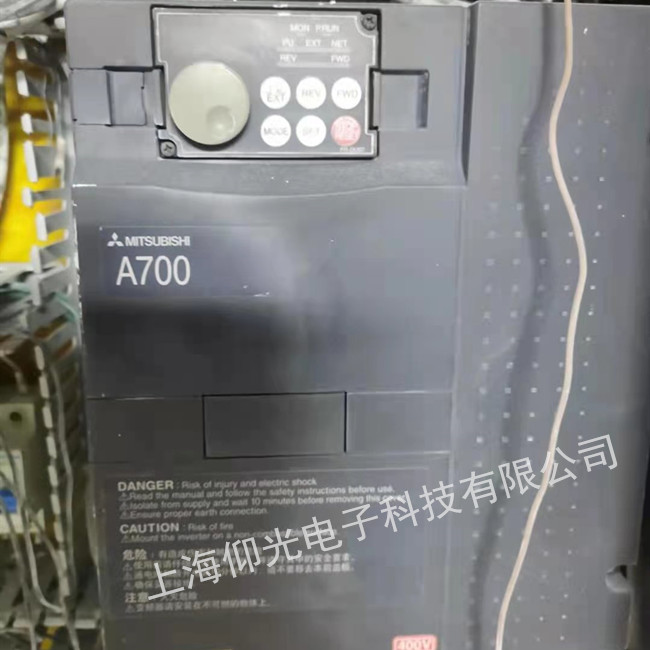

(1)對于A700系列，有時會碰到UV(欠壓)故障，可以檢查一下整流回路。A700系列7.5kW以下變頻器的整流橋內置一個可控硅，變頻器在正常運行時用于切斷充電電阻，內置可控硅的損壞會導致欠壓故障的出現。開關電源損壞也是A700系列變頻器的常見故障，而常見的損壞器件就是一塊M51996波形發生器芯片，此芯片的損壞通常是由于工作電壓的突變而導致的。較容易出現問題的地方主要有芯片14腳的電源，調整電壓基準值的7腳，反饋檢測的5腳，以及波形輸出的2腳等。此外，在平時維修中，還會經常碰到CPU板的損壞。常見的故障報警有E6、E7，而損壞器件也主要集中在CPU板的程序存儲芯片，以及一些接口芯片上。

(2)對于E700系列變頻器，碰到的常見故障有Fn故障，此故障主要由于風扇的損壞而引起的。但變頻器在有報警的時候并不封鎖輸出。

功率模塊的損壞，也是主要出現在E700系列變頻器。對于小功率的變頻器，由于是集成了功率器件，檢測電路于一體的智能模塊，當模塊損壞時只能更換，但維修成本較高，已無維修價值。而對于5.5KW，7.5KW的E500系列變頻器，選用7MBR系列的PIM功率模塊，更換的成本相對較低，對此類變頻器的損壞可以做一些維修。
