維修服務項目力士樂伺服驅動器報警顯示F2820維修分析
發布者:變頻器維修部 來源:上海仰光電子工程部 發布時間:2021-5-23

力士樂伺服驅動器常見維修故障:炸機,模塊炸,帶不動負載,主軸準備未緒,驅動器未使能,編碼器報警故障,主軸驅動模塊報警,輸出電壓低,紅色燈亮,無顯示,缺相,輸出控制點壞,使能不正常,報故障,不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警,X軸無法使能,Y軸短期內驅動故障維修,驅動電機變頻器出錯,軸伺服故障,伺服電機不轉等等故障維修。
力士樂報F2820維修講解:
F2820
制動電阻報警
(1)減小減速度和速度命令值; (2)更換制動電阻,增加阻值; (3)HCS-檢查外部制動 電阻以及與驅動器的接線(X6-3、4) ; (4)HMV-內部制動電阻故障,更換 HMV 電源模塊。
力士樂產品中常修故障如下:
TDM系列故障:BS燈亮(無顯示屏系列),TS燈亮等
TDA系列故障(有液晶屏的)工作一會紅燈亮,液晶屏無顯示,報FEEDBACK,報MOTORVERTEMPERATURE等
DDS系列故障(數碼管顯示報警),無顯示,顯示60,顯示61等故障,
DKC系列故障:電機抖動,報F026,F(xiàn)229,F262,F860,C212等,
DKS系列故障:顯示61,無顯示,H1燈不亮,顯示25,顯示67等
RAC系列故障:報FEEDBACK,NO24V,PHASE,S-CIRCUIT等
HCS系列故障:報F2077,F8069,F(xiàn)8070等
TDV系列故障:H1B燈不亮,H2B燈不亮,H1A燈不亮等等
HVE系列故障:無顯示,顯示82,顯示25等
KDV2.3故障:指示燈不亮,紅燈亮
BOSCH DM系列故障:顯示30,顯示20,顯示60等

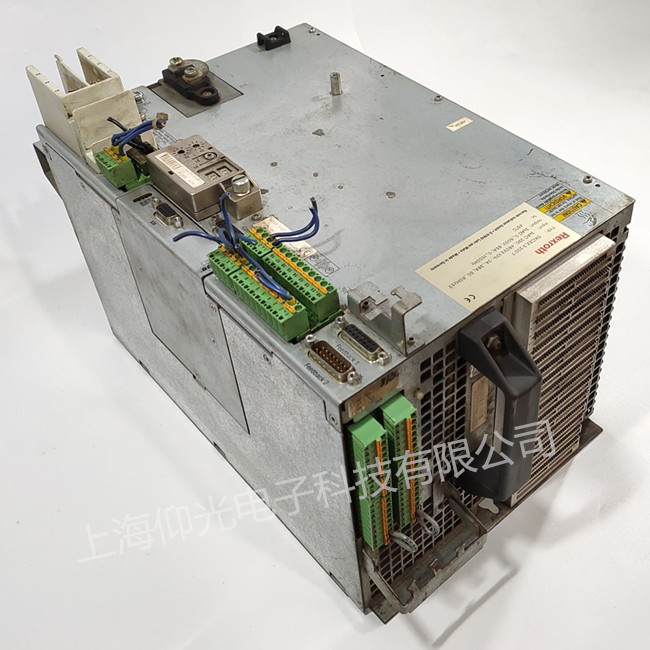

REXROTH力士樂伺服驅動器維修系列:DSC3.1系列、DKR02.1/3.1/4.1系列、DKC系列、DDS系列、DKS系列;TVD系列、TDA系列、TDM系列;IndraDrive c 緊湊式驅動器 HCS01/2/3系列 ;IndraDrive M 模塊式逆變器 HMS01 HMD01等。
力士樂驅動器解決方案:
步驟1:通過驅動內部位置模式來確定定位精度。
步驟2:通過監視19.CP中的值,每次將再接收一個脈沖。
步驟3:重新設置參數,并在重新組織接線后確認程序中是否存在任何問題。
力士樂伺服驅動器維修分析:
19. CP顯示伺服驅動器接收到的脈沖數。由客戶演示確定,每次發送1800個脈沖,伺服驅動器接收1801個脈沖。在確定通過運行內部位置模式導致的力士樂驅動器和機械定位的精確錯誤發生在PLC與驅動器之間的連接中之后,因此可能存在干擾,并且這非常規律。在極少數情況下,再添加兩個或三個脈沖,然后應該告訴客戶使用屏蔽雙絞線電纜制作CN1控制電纜。當客戶準備電纜時,如果您發現更多脈沖的問題,并且有一個端子表示給定的驅動器,但是當輸入點I0.0閃爍時,力士樂驅動器會收到該信號,只有在卸下電纜后才能正常停止脈沖點Q0.0,這意味著客戶程序中存在問題,此時,您應該讓客戶刪除程序位置到達信號,然后使用PLC內部脈沖將信號作為觸發點發送,以便PLC發送的脈沖數是準確的。在不更換屏蔽電纜的情況下穩定數據之后,將更詳細地說明數據,并且力士樂伺服驅動器可以正常運行,并且客戶程序中包含錯誤的零件。
