發布者：伺服驅動器維修部    來源：上海仰光電子科技有限公司     發布時間：2021-5-31

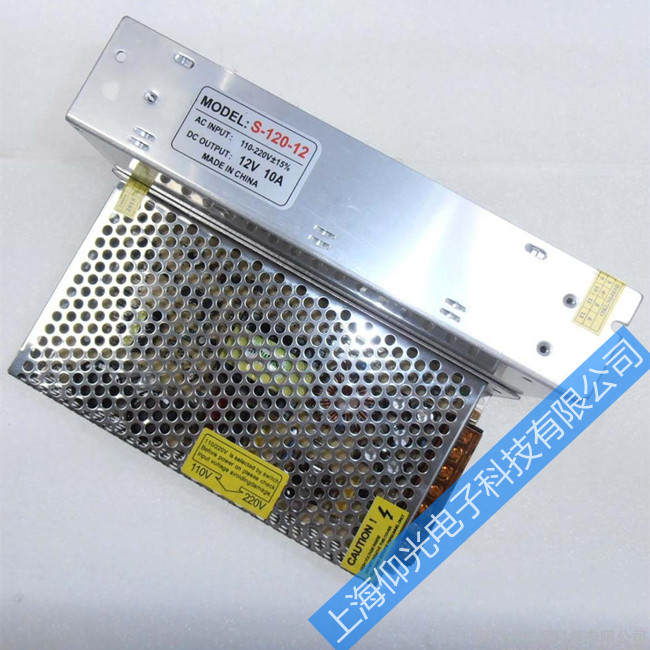

開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈袋，電腦機箱，數碼產品和儀器類等領域。

                                        開關電源維修的方法和實戰經驗

一、開關電源維修詳細辦法
    1、開關電源維修的時分，我們首先需求應用萬用表檢測一下各功率器件能否存在擊穿短路，例如電源整流橋堆、開關管、高頻大功率整流管、抑止浪涌電流的大功率電阻能否燒斷等，然后需求再檢測各輸出電壓端口電阻能否異常，如上述器件有損壞的狀況我們則需求停止改換新的器件。
    2、我們?cè)谕瓿缮鲜鰴z測之后，接通電源后如還不能正常工作，接著我們就要檢測功率因數模塊(PFC)和脈寬調制組件(PWM)，查閱相關材料，熟習PFC和PWM模塊每個腳的功用及其模塊正常工作的必備條件。
    3、關于具有PFC電路的電源則需丈量濾波電容兩端電壓能否為380VDC左右，如有380VDC左右電壓，闡明PFC模塊工作正常，接著檢測PWM組件的工作狀態，丈量其電源輸入端VC，參考電壓輸出端VR，啟動控制Vstart/Vcontrol端電壓能否正常，應用220VAC/220VAC隔離變壓器給開關電源供電，用示波器觀測PWM模塊CT端對地的波形能否為線性良好的鋸齒波或三角形，如TL494 CT端為鋸齒波，F(xiàn)A5310其CT端為三角波。輸出端V0的波形能否為有序的窄脈沖信號。
    4、在開關電源維修理論中，有許多開關電源采用UC38××系列8腳PWM組件，大多數電源不能工作都是由于電源啟動電阻損壞，或芯片性能降落。當R斷路后無VC，PWM組件無法工作，需改換與原來功率阻值相同的電阻。當PWM組件啟動電流增加后，可減小R值到PWM組件能正常工作為止。在修一臺GEDR電源時，PWM模塊為UC3843，檢測未發現其他異常，在R(220K)上并接一個220K的電阻后，PWM組件工作，輸出電壓均正常。有時分由于外圍電路毛病，致使VR端5V電壓為0V，PWM組件也不工作，在修柯達8900相機電源時，遇到此狀況，把與VR端相連的外電路斷開，VR從0V變?yōu)?V，PWM組件正常工作，輸出電壓均正常。
    5、當濾波電容上無380VDC左右電壓時，闡明PFC電路沒有正常工作，PFC模塊關鍵檢測腳為電源輸入腳VC，啟動腳Vstart/control，CT和RT腳及V0腳。修理一臺富士3000相機時，測試一板上濾波電容上無380VDC電壓。VC，Vstart/control,CT和RT波形以及V0波形均正常，丈量場效應功率開關管G極無V0波形，由于FA5331(PFC)為貼片元件，機器用久后呈現V0端與板之間虛焊，V0信號沒有送到場效應管G極。將V0端與板上焊點焊好，用萬用表丈量濾波電容有380VDC電壓。當Vstart/control端為低電平常，PFC亦不能工作，則要檢測其端點與外圍相連的有關電路。
    總之，開關電源電路有易有難，功率有大有小，輸出電壓多種多樣。只需抓住其中心的東西，即充沛熟習開關電源的根本構造以及PFC及PWM模塊的特性，它們工作的根本條件，依照上述步驟和辦法，多入手停止開關電源的維修，就能疾速地掃除開關電源毛病，到達事半功倍的效果。
    二、開關電源維修經歷之談
    1、開關電源呈現不啟振的時分，我們通常需求查看開關頻率能否正確、維護電路能否封鎖、電壓反應電路、電流反應電路又沒問題，開關管能否擊穿等。
    2、開關電源變壓器發熱或發出“嗞嗞嗞”聲，普通是開關頻率不對。
    3、開關電源輸出電壓電源指示燈一閃一閃的普通是副邊有短路的。
