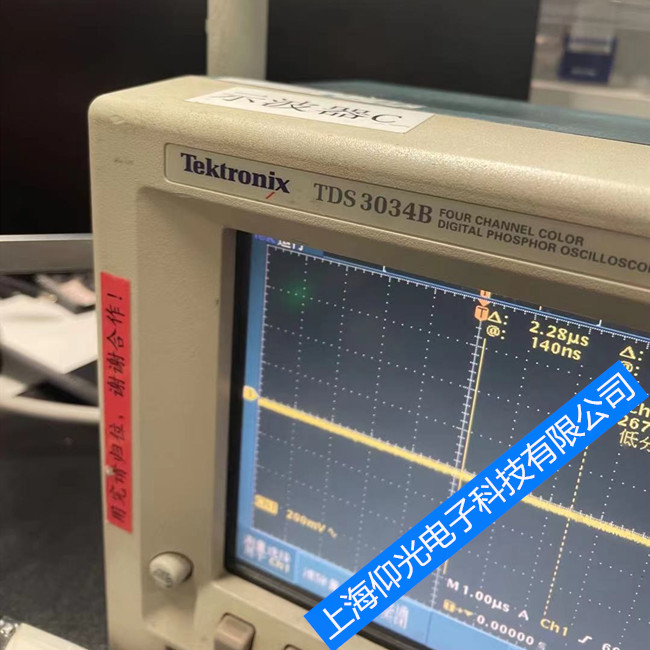

泰克示波器TDS3034B花屏旋鈕損壞維修

發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2021-6-18

泰克示波器維修常見故障如下：

1、電源故障：不能開機；

2、通道故障：輸入阻抗異常；無基線；無信號；帶寬不足；

3、顯示故障：花屏；黑屏；
4、按鍵故障：按鍵無反應；調節旋鈕無響應；
5、接口故障：不認存儲介質；不能與控制系統聯機；
6、其他使用問題等。

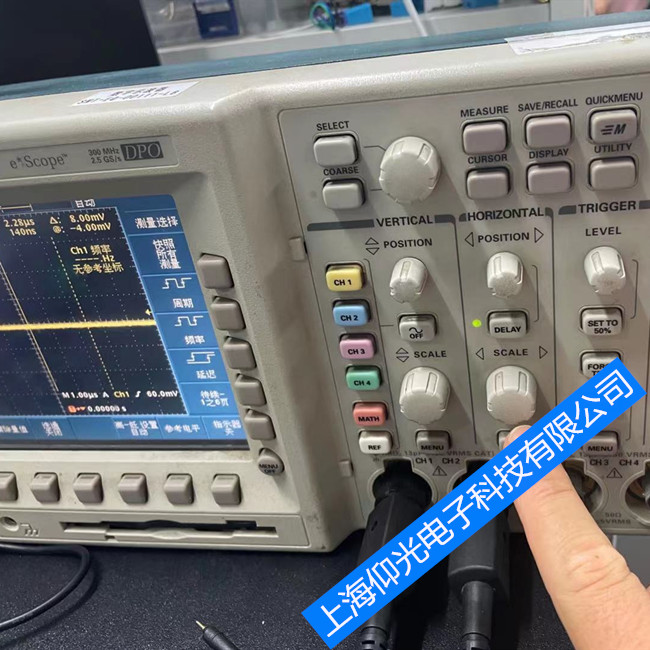

檢測方法是：將泰克示波器調節到合適的掃描頻率和Y軸增益，然后用手觸摸探頭中間的探針，這時應該能看到波形，通常是一個50Hz的信號。如果這時沒有波形，可以檢查是否是探頭中間的信號線是否已經損壞。然后，將泰克示波器探頭的地線夾子夾到探頭的探針(或者是鉤子)上，再去用手觸摸探頭的探針，這時應該看不到剛剛的信號(或者幅度很微弱)，這就說明探頭的地線是好的，否則地線已經損壞。

通常是連接夾子那條線斷路，通常重新焊上即可，必要時可更換，注意連接夾子的地線不要太長，否則容易引入干擾，尤其是在高頻小信號環境下。泰克示波器探頭的地線夾子應該要靠近測量點，尤其是測量頻率較高、幅度較小的信號時。因為長長的地線，會形成一個環，它就像一個線圈，會感應到空間的電磁場。另外系統中的地線中電流較大時，也會在地線上產生壓降，所以泰克示波器探頭的地線應該連接到靠近被測試點附近的地上。

泰克示波器花屏故障現象維修：上電后，電源指示燈不亮，屏幕無顯示，開始要壞的時候現象是開機可以工作，但是工作5分鐘左右自動關機，關機后無法立刻啟動，要等15分鐘后才能啟動，啟動后又只能工作5分鐘左右自動關機，如此循環，過了幾天，我們再開機，發現完全無法工作。
　　拆機：機殼一共5個螺絲，電源板螺絲顯而易見
　　調試過程：示波器分電源板，顯示板和功能板，初步懷疑是電源板有問題，因為指示燈沒有，屏幕背光燈不亮。使用萬用表查看電源板電路，查找TOP244YN資料，發現，此電路和TOP244YN的典型電路非常吻合，這時就覺得有戲了。
　　調試發現，TOP244YN芯片的pin12345腳短路，這是個問題，后來測量輸出電壓，發現確實無輸出，基本確定電壓芯片損壞，拆下芯片發現，芯片的第7腳已裂開，換上新的芯片，測量無短路。
　　上電后，測量濾波電解電容，發現輸入為DC310，正常。測量輸出發現還是不正常，用直流完全測不到電壓，用交流可以看到0-3V波動，0-12V波動等，后面查看資料，以及網上建議，懷疑是電源電路的二次濾波有問題。測量發現3個二極管均有些問題，正反均有導通的情況，當時認定是這個原因，但是拆下來發現，三個二極管均沒有問題。
　　網上有資料說，二極管容易出問題，同時光電耦合芯片也容易出問題，測量對比發現，光電耦合芯片的MOS光確實有問題，因為電路板上有兩個PC817A芯片，對比測量發現其中一個有問題，后來更換了懷疑的那個芯片，上電后輸出均正常。
　　至此，示波器修理完畢。
