發布者：伺服驅動器維修部    來源：上海仰光電子科技有限公司     發布時間：2021-6-23

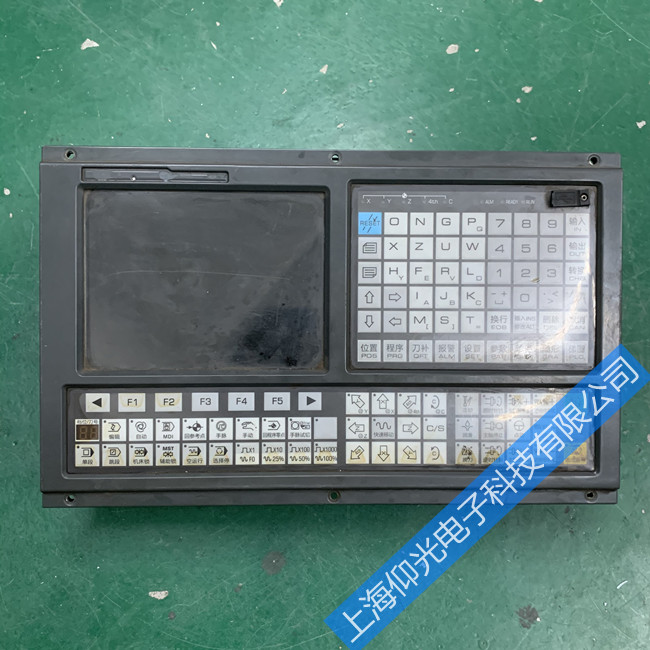

廣州數控系統故障診斷與維修

案例及技巧故障現象一:

電動刀架的每個刀位都轉動不停

①系統無+輸出,用萬用表量系統出線端,看這兩點輸出電壓是否正�；虼嬖�,若電壓不存在,則為系統故障,需更換主板或送廠維修。

②系統有+輸出,但與刀架發信盤連線斷路;或是+地短路用萬用表檢查刀架上的+地與系統的接線是否存在斷路;檢查+地短路,將+24V電壓拉低。

③系統的反轉控制信號TL-無輸出用萬用表量系統出線端,看這一點的輸出電壓是否正�；虼嬖�,若電壓不存在,則為系統故障,需更換主板或送廠維修。

④系統有反轉控制信號TL-輸出,但與刀架電機之間的回路存在問題,檢查各中間連線是否存在斷路,檢查各觸點是否接觸不良,檢查強電柜內直流繼電器和交流接觸器是否損壞。

⑤霍爾元件損壞在對應刀位無斷路的情況下,若所對應的刀位線有低電平輸出,則霍爾元件無損壞,否則需更換刀架發信盤或其上的霍爾元件。一般四個霍爾元件同時損壞的機率很小。

⑥磁塊故障,磁塊無磁性或磁性不強更換磁塊或增強磁性,若磁塊在刀架抬起時位置太高,則需調整磁塊的位置,使磁塊對正霍爾元件。

故障現象二:

電動刀架不轉

①刀架電機三相反相。將刀架電機線中兩條互調。

②系統的正轉控制信號TL+無輸出。用萬用表量系統出線端,看這一點的輸出電壓是否正�；虼嬖�,若電壓不存在,則為系統故障,需送廠維修或更換相關IC元器件。

③系統的正轉控制信號TL+輸出正常,但控制信號這一回路存在斷路或元器件損壞。檢查正轉控制信號線是否斷路,檢查這一回路各觸點接觸是否良好;檢查直流繼電器或交流接觸器是否損壞。

④刀架電機無電源供給檢查刀架電機電源供給回路是否存在斷路,各觸點是否接觸良好,強電電氣元器件是否有損壞。

⑤上拉電阻未接入將刀位輸入信號接上2K上拉電阻,若不接此電阻,刀架在宏觀上表現為不轉,實際上的動作為先進行正轉后立即反轉,使刀架看似不動。

⑥機械卡死通過手搖使刀架轉動,通過松緊程度判斷是否卡死,若是,則需拆開刀架,調整機械,加入潤滑液

⑦反鎖時間過長造成的機械卡死在機械上放松刀架,然后通過系統參數調節刀架反鎖時間。

⑧刀架電機損壞將刀架電機拆下,轉動刀架,看電機是否轉動,若不轉動,再確定線路沒問題時,更換刀架電機。

⑨刀架電機進水造成電機短路烘干電機,加裝防護,

做好絕緣措施故障現象三:

刀架鎖不緊

①發信盤位置沒對正拆開刀架頂蓋,旋動并調整發信盤位置,使刀架的霍爾元件對準磁塊,使刀位停在準確位置。

②系統反鎖時間不夠長調整系統反鎖時間參數

③機械鎖緊機構故障拆開刀架,調整機械,

檢查定位銷是否折斷故障現象四:

刀架某一位刀號轉不停,其余刀位可以轉動

①此位刀的霍爾元件損壞確認是哪個刀位使刀架轉不停,在系統上轉動該位刀,用萬用表量該位刀位信號觸點對+24V觸點是否有電壓變化,若無變化,則可判定為該位刀霍爾元件損壞,更換發信盤或霍爾元件。

②此位刀信號線斷路造成系統無法檢測到位信號檢查該刀位信號與系統的連線是否存在斷路。

③系統的刀位信號接收電路有問題當確定該刀位霍爾元件沒問題,以及該刀位與系統的信號連線也沒問題的情況下更換主板。

故障現象五:使用排刀架不受控

①928TC系統使用排刀架若使用T11、T22、T33、T44編程,可能
