發布者：zyp    來源：上海仰光電子科技有限公司     發布時間：2022-2-27

電動機電磁抱閘調節方式

電機抱閘原理是什么？

1、電磁抱閘的線圈與電機并聯；

2、電機有電，電磁抱閘的線圈也就有電；

3、電機沒電，電磁抱閘的線圈也就沒電；

三相異步電動機切除電源后依靠慣性還要轉動一段時間（或距離）才能停下來，而生產中起重機的吊鉤或卷揚機的吊籃要求準確定位；萬能銑床的主軸要求能迅速停下來；升降機在突然停電后需要安全保護和準確定位控制…等。這些都需要對拖動的電動機進行制動，所謂制動，就是給電動機一個與轉動方向相反的轉矩使它迅速停轉（或限制其轉速）。制動的方法一般有兩類：機械制動和電氣制動。

（一）機械制動


利用機械裝置使電動機斷開電源后迅速停轉的方法叫機械制動。
常用的方法：電磁抱閘制動。

1、電磁抱閘的結構：

主要由兩部分組成：制動電磁鐵和閘瓦制動器。
制動電磁鐵由鐵心、銜鐵和線圈三部分組成。閘瓦制動器包括閘輪、閘瓦和彈簧等，閘輪與電動機裝在同一根轉軸上。

2、工作原理：電動機接通電源，同時電磁抱閘線圈也得電，銜鐵吸合，克服彈簧的拉力使制動器的閘瓦與閘輪分開，電動機正常運轉。斷開開關或接觸器，電動機失電，同時電磁抱閘線圈也失電，銜鐵在彈簧拉力作用下與鐵芯分開，并使制動器的閘瓦緊緊抱住閘輪，電動機被制動而停轉。

3、電磁抱閘制動的特點

機械制動主要采用電磁抱閘、電磁離合器制動，兩者都是利用電磁線圈通電后產生磁場，使靜鐵芯產生足夠大的吸力吸合銜鐵或動鐵芯(電磁離合器的動鐵芯被吸合，動、靜摩擦片分開)，克服彈簧的拉力而滿足工作現場的要求。電磁抱閘是靠閘瓦的摩擦片制動閘輪．電磁離合器是利用動、靜摩擦片之間足夠大的摩擦力使電動機斷電后立即制動。

優點：電磁抱閘制動，制動力強，廣泛應用在起重設備上。它安全可靠，不會因突然斷電而發生事故。

缺點：電磁抱閘體積較大，制動器磨損嚴重，快速制動時會產生振動。

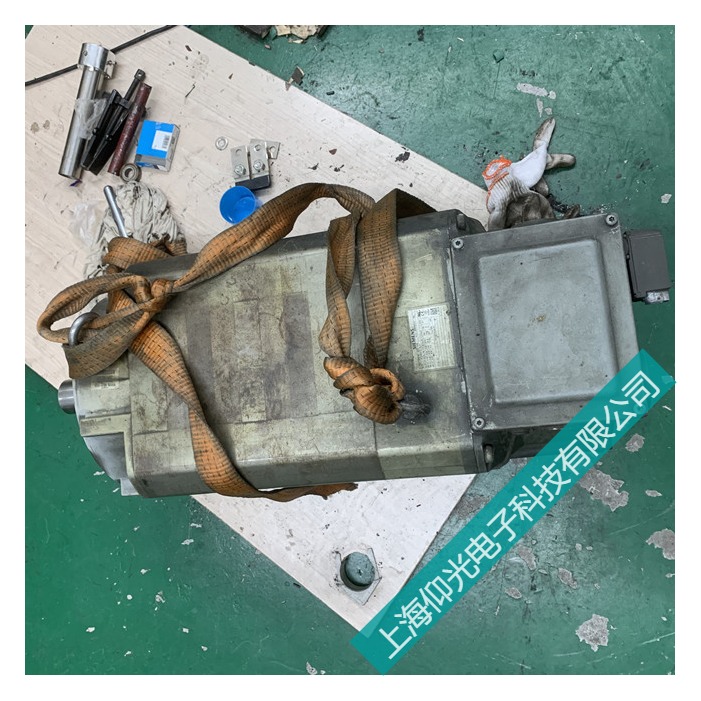

帶抱閘電動機維修

4、電動機抱閘間隙的調整方法

①停機。（機械和電氣關閉確認、泄壓并動力上鎖，并懸掛'正在檢修'、'嚴禁啟動'警示牌。）

②卸下扇葉罩；
③取下風扇卡簧,卸下扇葉片；
④檢查制動器襯的剩余厚度(制動襯的最小厚度)；
⑤檢查防護盤:如果防護盤邊緣已經碰到定位銷標記時,必須更換制動器盤；
⑥調整制動器的空氣間隙：將三個(四個)螺栓擰緊到空氣間隙為零,再將螺栓反向擰松角度為120°,用塞尺檢查制動器的間隙(至少檢查三個點),應該均勻且符合規定值;不對請重新調整；（注：抱閘的型號不同，其反向擰松的角度、制動器的間隙也不一樣）。
⑦手動運行，制動器動作聲音清脆、停止位置準確、有效。
⑧現場6S標準清掃。


(二）電氣制動

1、能耗制動

1）能耗制動的原理：


電動機切斷交流電源后，轉子因慣性仍繼續旋轉，立即在兩相定子繞組中通入直流電，在定子中即產生一個靜止磁場。轉子中的導條就切割這個靜止磁場而產生感應電流，在靜止磁場中受到電磁力的作用。這個力產生的力矩與轉子慣性旋轉方向相反，稱為制動轉矩，它迫使轉子轉速下降。當轉子轉速降至0，轉子不再切割磁場，電動機停轉，制動結束。此法是利用轉子轉動的能量切割磁通而產生制動轉矩的，實質是將轉子的動能消耗在轉子回路的電阻上，故稱為能耗制動。

2）能耗制動的特點：


優點：制動力強、制動平穩、無大的沖擊；應用能耗制動能使生產機械準確停車，被廣泛用于礦井提升和起重機運輸?shù)壬�產機械。
缺點：需要直流電源、低速時制動力矩小。電動機功率較大時，制動的直流設備投資大。

2、 反接制動


1）電源反接制動


電源反接，旋轉磁場反向，轉子繞組切割磁場的方向與電動機狀態相反，起制動作用，當轉速降至接近零時，立即切斷電源，避免電動機反轉。
反接制動的特點：優點是制動力強、停轉迅速、無需直流電源；缺點是制動過程沖擊大，電能消耗多。

2）電阻倒拉反接制動

繞線異步電動機提升重物時不改變電源的接線，若不斷增加轉子電路的電阻，電動機的轉子電流下降，電磁轉矩減小，轉速不斷下降，當電阻達到一定值，使轉速為0，若再增加電阻，電動機反轉。
特點：能量損耗大。

（三）應用小常識

有些電機采用變頻器來控制，將變頻輸出到電機的線和抱閘的電源線線分開來控制，（抱閘線圈單獨供電）；原因是：


1、變頻器輸出的是一個高頻信號，抱閘線圈容易發熱損壞，
2、變頻器輸出電壓是可變的，當輸出電壓小于抱閘線圈工作電壓時，抱閘就不能正常工作，容易造成事故；（除非工作在工頻，且升降速時間很短）。
