發布者：zyp    來源：上海仰光電子科技有限公司     發布時間：2022-11-29

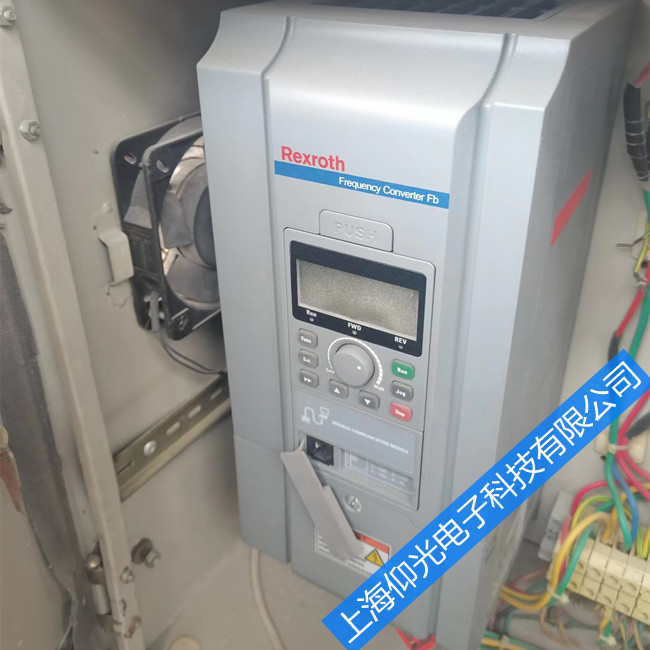

博世力士樂變頻器模塊損壞故障維修問題分析


    博世力士樂變頻器模塊損壞維修
    博世力士樂變頻器功率模塊主要有IGBT、IPM等。檢查外殼是否有破損，檢查接線端子與印刷電路板的連接是否有腐蝕跡象。用萬用表檢查電流是否導通，或測量阻值不一致，以及功率器件門極驅動電阻是否不一致，以確定哪些功率器件損壞。

    原因
1.嚴重的過流外部負載不平衡；
2.接負載電容或者由于接線不當對地電容太大，因此有電流功率管的不良影響；
3.用戶電網電壓過高，或有較強的瞬態過電壓；
4.變頻器功率開關過壓吸收電路損壞，導致過壓不能有效吸收而離開IGBT；
5.濾波電容器老化，容量降低或內部電感變大，母線過電壓接受能力下降，促使母線過電壓過高而破壞IGBT；
6.功率器件損壞，或促使隔離器件PCB部分灰塵、潮氣誘發點火損壞，促使IGBT、IPM損壞；
7.操作不當或軟件缺陷造成上下電源切換裝置在開機瞬間干擾和開機，關機不穩定同時開機；
8.雷擊、漏水、異物進入、檢查人員誤擊造成錯誤；
9.通過濾波電容的維修和更換，由于電容質量不好，或者電容接收線比原來長，使電感增大；10.造成母線過電壓幅值明顯增大；
11.前級整流橋損壞；
12.維修時無ESD保護措施，焊接操作損壞IGBT；
13.未考慮更換件型號和批次一致性，導致并聯元件電流不均勻損壞；
14.博世力士樂變頻器內部保護電路（過壓、過流保護）損壞，失去保護；
15.一組博世力士樂變頻器內部電源損壞，兩組電源輸出值變化或絕緣擊穿。


    解決方法
    只有找到了損壞的根本原因，再一次排除損壞的可能性才能更換逆變模塊，否則換上新的模塊會再次損壞。
1.IGBT 帶有絕緣柵場效應晶體管，可防止靜電損壞。
2.功率模塊與散熱膏之間的接觸面要保證80%以上的涂敷，緊固螺釘所施加的擰緊力矩的大小保證模塊的良好散熱。
3.拆開變頻器時，記下所有零件。
4.并行模塊需要相同的型號和編號。當數量不能相同時，應確保并行所有模塊的性能相同。
5.對有缺陷的銅片，用毛刺磨圓打磨，避免過壓放電尖再次損壞。

    整流橋損壞
    可以用萬用表判斷。整流橋并聯的松散連接找到損壞的。


    原因
1.設備本身質量差；
2.后級電路或變頻器功率開關器件損壞，導致短路電流流過整流橋。
3.高壓電網、雷擊和過電壓浪涌。
4.變頻器離電網電力變壓器太近。
5.輸入缺相，整流橋負擔損壞。

    解決方法
1.查找并消除整流器對電橋的損壞。
2.更換整流橋，保證整流橋可靠焊接。
3.使用同一廠家同一型號的整流橋并聯。



轉載請注明出處：上海仰光電子科技專業伺服驅動器維修,伺服電機維修http://www.ajsbjia.cn/weixiu/weixiu5686.htm
