三墾變頻器維修實際案例分析講解

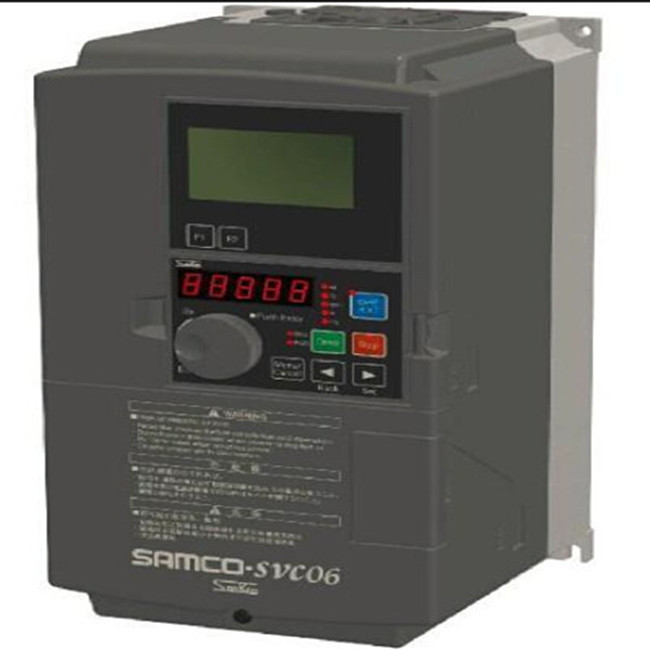

三墾變頻器維修實際案例分析講解，一臺三墾變頻器，用于水泵的變頻傳動系統、CD901控制器和35MPA的壓力變送器組成，水泵運行中突發過電壓故障，跳停注水泵，故障復位后，變頻器升速到42Hz，跳OUR加速中，又出現過電壓故障停機。

我們仰光電子維修站的夏工根據客戶所提供的信息，對變頻器進行檢修：

①查看三相輸入電壓平衡且電壓在390V左右，否符合要求。

②按變頻器說明書處理措施，啟動方式1102由"1"”修改為“2”為轉速跟蹤起動; LCD第一顯示2303修改為“6"直流電壓；按">"修改到最上“M”燈亮啟動監視模式顯示，經查看，空載直流電壓在560V左右，在正常范圍之內。

③尋找變頻器維修故障原因，將變頻器控制模式由自動運行模式改為手動運行模式，手動調節升速到42Hz，跳"OUR”加速中過電壓故障停機，面板監視直流電壓560V，配電屏上的三相電流波動比較大，分析可能是電壓檢測電路損壞或者電動機出現發電回饋現象。

④判斷變頻器維修出故障原因，變頻器維修人員可直接用萬用表檢測變頻器濾波后輸出的直流電壓，檢測直流電壓是否在合格的范圍之內。

⑤斷開進線空氣開關+分鐘后，拆下蓋板可以看到接線端子，RST是輸入電源端子,UVW是輸出端子，PX是中間直流回路端子。測量直流電壓時要使用量程在1000V以上的萬用表，為方便操作可用兩頭線夾分別夾住接線端子和萬用表表筆，注意表筆處要包裹絕緣材料謹防短路及接地觸電。

變頻器維修檢測接線工作完成后，起動變頻器手動調頻至42Hz,直流電壓表指示值突然跳升近800V,變頻器跳"OUR"加速中過電壓，停機。判斷為電動機出現回饋發電的現象，造成變頻器中間直流電壓升高,觸動過壓保護跳停。

從此例中可以看出變頻器監視模式下的直流電壓讀取是不可靠的。
