發布者：zyp    來源：上海仰光電子科技有限公司     發布時間：2023-4-26

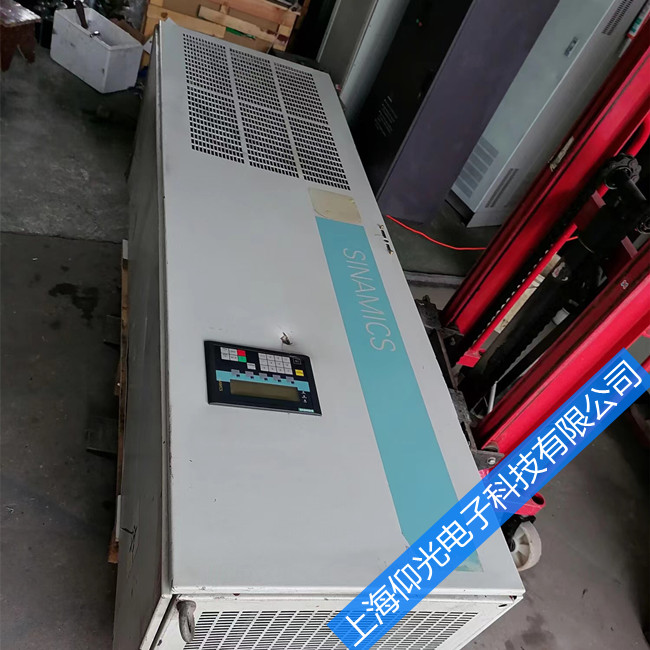

西門子變頻器過壓維修故障處理

　　1.過壓?jiǎn)栴}的提出

　　變頻器過壓是由電壓輸入端和電動機輸出端的外電壓超標造成的。電源超壓多以雷擊、電網故障、自備發電機電壓超標等原因造成的。故障鑒定容易。

　　回饋電能造成的超壓判斷較困難。

　　2.輸入端過壓

　　輸入端過壓輕則跳閘，重則損壞變頻器內部電路。

　　案例1：變頻器防雷

　　案例分析：雷擊分為直擊雷和感應雷。直擊雷是雷電直接落在雷擊物上，產生的破壞；感應雷是雷電產生的電磁波在導體上產生的感應高壓，使連接到導體上的電器過壓而損壞。

　　在電網上，已經安裝了多級避雷器，但前級雷電的殘存電壓或變頻器附近的雷電感應電壓仍然會對變頻器造成破壞。

　　解決方案：在變頻器控制柜中安裝進線避雷器。

　　進線避雷器可采用電源防雷模塊，滑道安裝，并聯接地。該避雷器模塊為間隙放電，沖擊放電電流15kA(10/350μs) ，工作電壓250V。也可以采用在電源線上并聯壓敏電阻防雷。

　　2.輸出端過壓

　　主要是電動機發電效應形成的過壓。

　　由上圖分析可知：只要是電動機的轉速大于變頻器的輸出轉速，電動機就產生發電效應，給變頻器充電。

　　在工程上，變頻器過壓現象是復雜的，但我們循著電動機只要出現了發電效應，必然受到了外界能量干擾，只要找出外界對電動機的干擾，問題就解決了。

　　4.過壓案例分析

　　案例2：茶葉機變頻器恒速運行過壓

　　某茶葉廠使用兩臺三菱變頻器FR-E540-2.2K-CH（2.2KW）變頻器，控制兩臺6CBC型八角炒干機（如圖所示），其中一臺變頻器一直運行良好，另一臺變頻器運行中偶爾出現EOV2恒速過壓故障。后用戶將此變頻器功率換高一檔為3.7KW，變頻器仍然會出現EOV2故障。

　　案例分析：茶葉機變頻器恒速運行過壓

　　由于變頻器能在復位后正常運行，所以應重點檢查變頻器在運行中的電壓變化情況。測量變頻器FR-E540-2.2K-CH的直流母線電壓UPN在恒速運行過程中電壓偶爾有上升現象，當電壓達到760V時變頻器報EOV2（恒速過壓故障），從此現象可以看出此臺八角炒干機在恒速運行過程中，是由于機械部分重心不穩而出現再生回饋。

　　案例分析：茶葉機變頻器恒速運行過壓

　　變頻器上電后，重新修改以下參數：

　　Pr.30: 再生功能選擇為“1”

　　該參數根據實際情況進行設定，即“0”為無能耗制動組件或外接制動單元的方式進行能耗制動，而“1”為有能耗制動組件。

　　Pr.70:制動使用率為10％

　　制動使用率根據實際情況選擇為10％。當Pr.30為“0”時，Pr.70沒有顯示，制動使用率固定在3％。另外，Pr.70必須設定在所使用的制動電阻發熱功率內，否則會有過熱的危險。

　　案例3：工頻泵停機變頻泵過壓跳閘

　　某水務局一臺100KW工頻泵和一臺160KW變頻泵并聯為市區供水，當100KW工頻泵拉閘停機時，變頻泵報過壓跳閘。

　　案例分析：工頻泵工作時，水流在管道中高速流動，形成很大的慣性。當工頻泵突然停止，管道中產生負壓，形成空化現象，負壓將水從變頻泵中吸入，推動葉輪轉動，使電動機的轉速高于變頻器的輸出轉速，電動機產生發電效應。

　　解決方案：在變頻器上加裝制動電阻。
