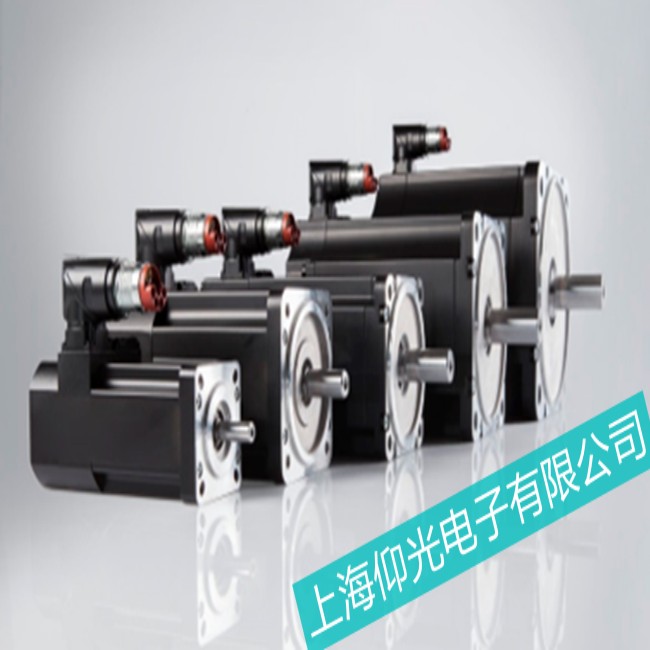

貝加萊伺服電機80MPH3.600S114-01啟動無力故障維修

發布者：WJJ 來源：上海仰光電子科技有限公司發布時間：2025-6-7

貝加萊伺服電機 80MPH3.600S114-01 啟動無力故障通常由電源、驅動系統、機械負載或參數設置異常導致。以下是系統化的故障排查與維修方案：

一、電源與供電系統檢查

1. 輸入電壓驗證

測試方法：
用萬用表測量驅動器輸入端子 R、S、T 間電壓，要求三相 380V±10%（即 342V~418V）。
- 若電壓不平衡（偏差 > 5%），檢查上游斷路器、接觸器觸點是否氧化。
- 若電壓偏低，可能為電網容量不足或線徑過�。ńㄗh用 6mm² 以上銅芯電纜）。

2. 電源濾波器與 EMC 組件

故障特征：
濾波器內部電容失效會導致電壓跌落，使電機轉矩不足。
排查方法：
斷開濾波器后測試電機啟動性能，若恢復正常則更換濾波器（型號需匹配驅動器功率）。

二、驅動器與控制回路檢測

1. 驅動器輸出測試

操作步驟：
1. 脫開電機動力線，空載運行驅動器。
2. 用示波器測量 U、V、W 輸出端 SPWM 波形，正常應無缺失或畸變。
3. 用鉗形表檢測三相輸出電流，啟動時電流應能達到額定值的 1.5~2 倍（如電機額定電流 6A，啟動電流應達 9~12A）。

2. 參數設置檢查

關鍵參數驗證：

參數代碼	名稱	正常值范圍	異常處理
P1-01	控制模式	0 = 位置 / 1 = 速度 / 3 = 轉矩	按需求選擇，避免誤設為轉矩模式
P2-02	速度指令濾波時間	10~50ms	若過大可減小至 20ms
P2-08	加減速時間	50~500ms	啟動無力時可增大至 300ms
P3-01	電流限幅	120%~200% 額定電流	若設為 100% 可能導致轉矩不足

3. 制動單元與能耗電阻

故障表現：
制動單元短路會使 DC 母線電壓偏低，導致電機輸出轉矩下降。
檢測方法：
斷開制動單元接線，測量其兩端電阻（正常應為幾十歐姆，若為 0Ω 則短路）。

三、電機本體故障排查

1. 繞組電阻與絕緣測試

標準值：
- 三相繞組電阻平衡（偏差 < 5%），約 2~5Ω（隨電機功率不同）。
- 對地絕緣電阻 > 10MΩ（用 500V 兆歐表測量）。
異常處理：
若電阻不平衡或絕緣值低，需更換電機繞組或整體電機。

2. 編碼器零點偏移

故障特征：
編碼器零點偏差會導致磁場定向不準確，使電機轉矩輸出下降。
校準方法：
1. 使用 Automation Studio 連接驅動器，進入 “Motor Tuning” 功能。
2. 執行 “Encoder Alignment” 自動校準零點（需確保電機軸靜止）。

四、機械負載與傳動系統檢查

1. 負載阻力測試

操作步驟：
1. 脫開聯軸器，手動盤車電機軸，應能輕松轉動（阻力≤0.5Nm）。
2. 若盤車困難，檢查負載端：
  - 傳送帶張力是否過緊（正常張力：10~15N/mm 帶寬）。
  - 絲杠螺母是否卡死（用手輪轉動絲杠應無卡滯）。
  - 導軌是否缺油或磨損（運行時摩擦系數應≤0.05）。

2. 傳動效率評估

計算方法：
負載功率 = 電機輸出功率 × 傳動效率
- 若傳動效率 < 80%，檢查聯軸器是否打滑、齒輪箱是否缺油（如齒輪油粘度 ISO VG320）。

五、系統性優化與驗證

1. 參數優化調整

速度環增益優化：
1. 將速度環比例增益（Kv）從默認值的 50% 開始，每次增加 10%，直至電機啟動平穩（但不宜超過 80%，以免振蕩）。
2. 若啟動仍無力，適當增加積分時間（Ti）至 50~100ms。

2. 動態制動功能調整

參數設置：
將動態制動使用率（P5-01）從默認的 50% 降至 30%，減少啟動時能量消耗。

3. 測試驗證

空載測試：
以 10% 額定轉速運行電機，觀察電流是否穩定（如額定電流 6A，此時電流應≤1.2A）。
負載測試：
逐步加載至 50% 額定負載，測量電機電流（應≤額定值的 80%）和溫升（≤60K）。

六、特殊情況處理

1. 電網容量不足

解決方案：
- 加裝進線電抗器（如 2.5mH/50A），提高功率因數。
- 若電網波動大，配置在線式 UPS（容量≥電機功率的 1.5 倍）。

2. 驅動器內部故障

可疑部件：
- 主回路電容老化（DC 母線電壓紋波 > 10V），需更換電解電容（如 4700μF/450V）。
- 電流檢測電路故障，需校準或更換霍爾傳感器。

七、維修注意事項

編碼器電纜防護：
- 編碼器線必須使用屏蔽雙絞電纜，且與動力線分開走線（間距≥30cm），避免干擾導致位置反饋錯誤。
電機冷卻系統：
- 檢查冷卻風扇是否正常運轉（轉速≥3000rpm），散熱片是否堵塞（可用壓縮空氣吹掃）。
備件更換標準：
- 更換軸承時需使用原廠同型號產品（如 SKF 6204-2RS1），并在安裝前加熱至 80℃熱套。

八、專業支持建議

若自行排查后仍無法解決，建議聯系貝加萊技術支持，并提供：

驅動器故障日志（通過 Automation Studio 導出）
電機啟動時的電流 / 電壓波形圖
負載慣量計算書（若負載慣量超過電機允許值 3 倍，需配置減速機）

對于繞組短路或編碼器內部故障，建議返回原廠維修以確保精度和可靠性。
