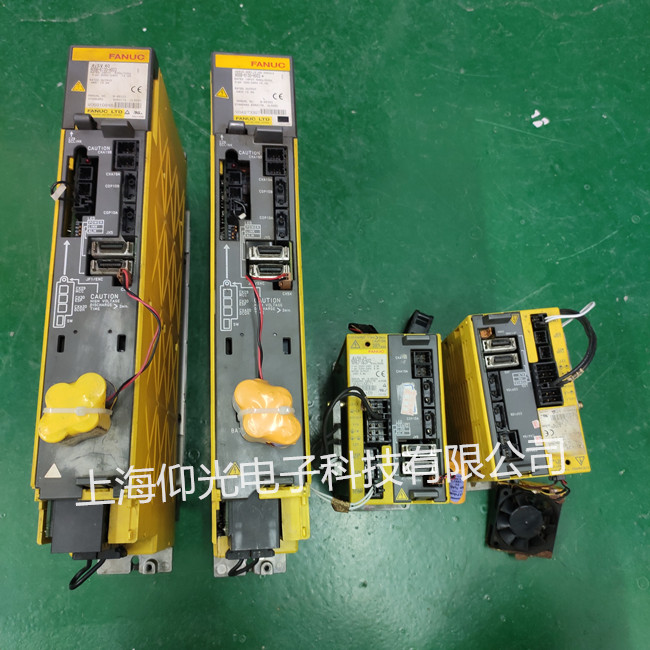

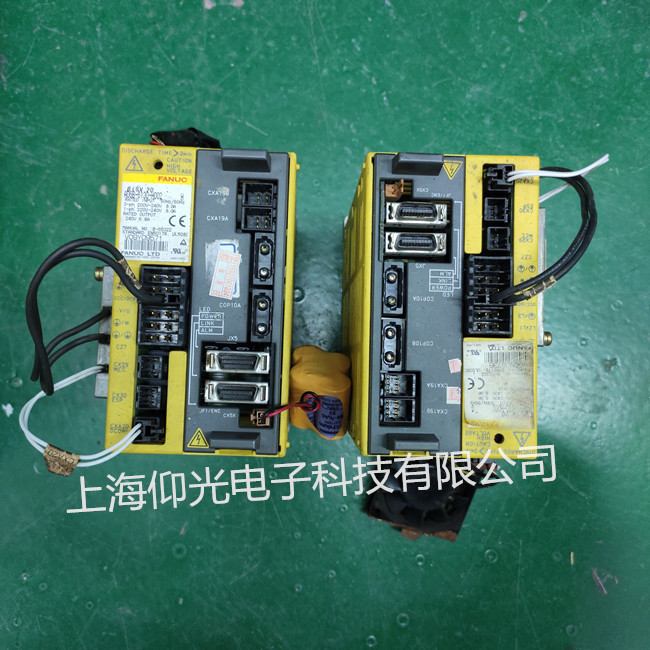

維修服務項目發那科伺服驅動器A08B-6130-H002維修 顯示報警代碼413/414修理
發布者：變頻器維修部 來源：上海仰光電子工程部 發布時間：2021-1-11
發那科伺服驅動器維修顯示代碼：
報警號 報 警 內 容
400 伺服放大器或電機過載。
401 速度控制器準備號信號（VRDY）被關斷。
404 VRDY 信號沒有被關斷，但位置控制器準備好信號（PRDY）被關 斷。
正常情況下，VRDY 和 PRDY 信號應同時存在。
405 位置控制系統錯誤，由于 NC 或伺服系統的問題使返回參考點的操
作失敗。重新進行返回參考點的操作。
410 X 軸停止時，位置誤差超出設定值。
411 X 軸運動時，位置誤差超出設定值。
413 X 軸誤差寄存器中的數據超出極限值，或 D/A 轉換器接受的速度指
令超出極限值（可能是參數設置的錯誤）。
414 X 軸數字伺服系統錯誤，檢查 720 號診斷參數并參考伺服系統手冊。
415 X 軸指令速度超出 511875 檢測單位/秒，檢查參數 CMR。
416 X 軸編碼器故障。
417 X 軸電機參數錯誤，檢查 8120、8122、8123、8124 號參數。
420 Y 軸停止時，位置誤差超出設定值。
421 Y 軸運動時，位置誤差超出設定值。
423 Y 軸誤差寄存器中的數據超出極限值，或 D/A 轉換器接受的速度指
令超出極限值（可能是參數設置的錯誤）。
發那科報警代碼修理方法：
1．觀察 SPM 上的 LED 顯示，如果是 00，則表示已經有正/反轉和急停信號，檢查 PMC 的
主軸部分。
2．如果 SPM 的 LED 顯示“--”，表示條件不滿足，檢查主軸診斷畫面的輸入信號，*ESP，
SFR/SRV，SSTP，MRDY 是否都有，如果沒有，檢查 PMC 相應的地址。
26 車床 G01 不動，無任何報警。 系統沒有接收到編碼器信號或進給條件不滿足。 1．觀
察 G00 是否正常，如果正常而 G01 是每轉進給，改為每分鐘進給（G98）。如果還不轉，檢
查系統診斷畫面（0 系統是 700 號診斷），可能是沒有接收到主軸速度到達信號或進給倍率
為 0。 2．如果每分鐘進給（G98）正常，而每轉進給沒有，則是編碼器壞，或編碼器、編碼器反
饋線或接口電路壞，更換相應部分。
27 主軸定向不停止，出現超時報警（機床廠設置的報警）。主軸單元沒有接收到編碼器信號
或系統沒有接收到定向完成信號。 1．用手轉動主軸，或使主軸以一定速度旋轉，在主軸診
斷畫面上觀察主軸速度是否正常，如果沒有顯示，更換位置編碼器或編碼器反饋線。2．檢
查位置編碼器的皮帶是否松或斷開。3． 如果顯示正常，更換主軸模塊控制側板。
28 主軸旋轉時機械噪音大。 主軸機械摩擦或主軸電機故障。 1．觀察主軸診斷畫面，如果
電機速度穩定，而電機負載有變化，則可能是主軸機械摩擦，可能主軸軸承壞了。
2．如果速度和負載都穩定，則可能是電機的軸承壞了，更換電機軸承或送修電機。
發那科(FANUC)系統報警代碼：911、912、913、914、915、916、917、918、 918、919、920、921、922、926、930、935、940、941、945、946、950、951、960、970、912、972、 973、974、975、976、998、9001、9002、9003、9004、9005、9006、9007、9008、9009、9010、 9011、9012、9013、9014、9015、9016;
發那科(FANUC)伺服器報警顯示代碼：1、2、3、4、5、6、7、8、9、10、11、12、13、 14、15、16、17,18、19、20、21、22、23、24、25、26、27、28、29、30、31、32、33、34、45、3637、 38、39、40、41、42、43、44、45、46、47、48、 49、50、51、52、53、54、55、56、57、58、59、60、61、62、63、64、65、66、67、68、69、70、71、72、 73、74、75、76、77、78、79、80、81、82、83、94、85、86、87、88、89、90、91、92、93、94、95、96、 97、98、99;
發那科(FANUC)伺服驅動器報警代碼：400、401、402、403、404、405、 406、408、409、、410、420、430、411、421、431、、413、415、423、433、414、424、434、425、 435、416、426、417、420、421、422、423、427、430、431、432、433、434、435、436、437、438、 439、440、441、442、443、444、445、446、447、448、449、453、456、457、458、459、460、461、 462、463、464、465、466、467、468、490、491、494、495、600、601、602、603、604、605、606、 607700、701、704、740、741、742、749、750、5134、5135、5136、5137、5197、5198、900、 910;
發那科(FANUC)伺服電機與編碼器報警代碼：300、310、320、330、312、322、332、313、323、333、314、324、334、315、316、326、336、317、327、337、318、328、338、319、329、339;
發那科(FANUC)系統主板顯示代碼：8、7、6、3、2、1、0;
發那科(FANUC)顯示屏顯示代碼：085、086、087;
