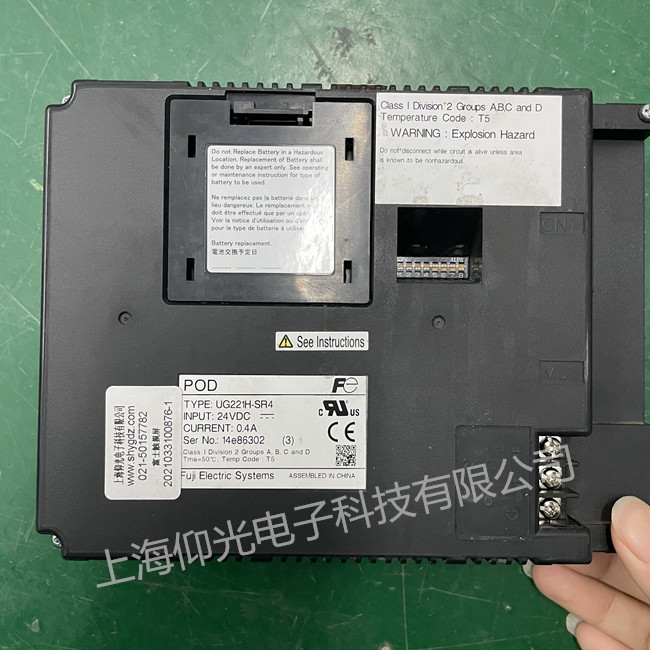

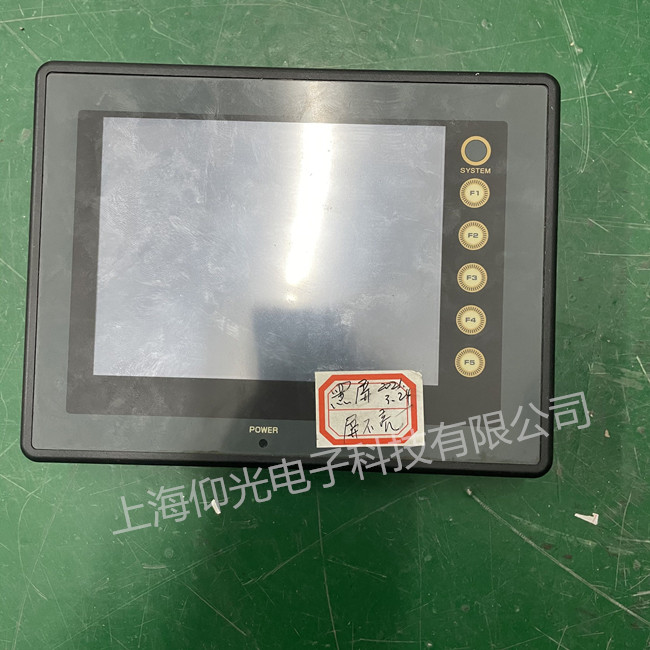

富士觸摸屏維修常見故障UG221H-SR4價格低當天好

發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2021-4-6

富士觸摸屏常見故障如下：
1. 上電無反應　　主板逆變器部分損壞

2. 上電燒保險　　逆變器燒壞　　三極管D667擊穿

3. 上電藍屏，通電十分鐘后屏幕變?yōu)樗{屏　　主板CPU壞　　

4.主板LCD負壓太低，LCD負壓為0，主板故障

5. 屏幕偏黑　　對比度問題

6. 通訊時有時無　　通訊電纜接觸不良造成通訊不良

7. 觸摸失靈，有時白屏　　觸摸面板故障

8. 黑屏，死屏　　逆變器燒壞　　上電即燒保險，主板故障　　液晶故障，主板亦燒損　　主板電源部分損壞　　主板故障，出現大電流燒損　　

9.背光燈不亮主板逆變器故障　　逆變器受保護引起上電黑屏　　液晶故障，觸摸面板損壞

10. 觸控正常，主板程序無反應　　主板故障，更換主板

11.觸摸不良，觸摸失靈；操作靈敏度不夠　　觸摸電阻異常　　銀漿線電阻無窮大　　客戶程序問題

12. 電源燒損　　電源三極管被大電流擊穿　　更換主板

13. 主板液晶元件均被嚴重腐蝕，上電無任何顯示　　客戶環境惡劣造成文本元件損壞

14. PWR燈不亮，其他一切正常　　重新接好PWR燈信號線OK

15. 雙串口無法通訊　　錯用軟件所致

16. 主板松動　　觸摸面板固定支腳斷裂　　用強力膠粘合

17. 485串口通訊不良　　更換IC后仍無法通訊，主板故障

18. 觸摸屏上電無反應　　主板逆變器部分燒毀

19. TP1、TP2對地短路，CPU燒損

20.通訊不良　　串口針腳歪斜，接觸不良導致無法通訊　　調整針腳位置　　誤用軟件所致

22. 畫面不能切換　　面板表面有裂痕導致觸摸不良

23. 觸摸死機，客戶誤用軟件　

黑屏或白屏故障：

a)先要判斷故障在開關電源、信號處理部分還是TCON部分。

b)可通過測量連接信號處理部分和TCON部分之間的LVDS信號，來判斷故障范圍，如果正常，則懷疑后端的TCON部分；如果不正常，則檢查前面的信號處理部分。c)對于TCON部分檢查，主要檢查：關鍵點電壓、RSDS線連接性。

屏幕亮線,亮帶或者是暗線：一般是液晶屏內部的故障，亮線故障一般是連接液晶屏本體的排線出了問題或者某行和列的驅動IC損壞.暗線一般是屏的本體有漏電，或者TAB柔性板連線開路.以上兩種問題基本上是屏廢了。

白屏分為兩種情況：1)有信號輸入，整個屏幕是白的，看不清圖像，這是由于控制電路板故障引起的；2)有信號輸入，整個屏幕是白的，能夠看到圖像，但圖像仿佛被一層霧罩住，這是由于Cell不良所致。無法修復，需要更換LCD屏。

白屏，要檢查三個電壓：1)10V(或12V)，它是由5V（或3.3V）的屏供電電壓經過一個簡單升壓后，產生的一個電壓。2)25V(或30V)，它是由DC---DC電路輸出的。3)負7伏，它也是由DC---DC電路輸出的。如這3個電壓都正常，接著要考慮主芯片是否虛焊、以及是否損壞等。還要檢查的一個重點就是屏線，看屏線有沒有裝到位、是否接觸良好，必要時清洗一下屏線。另外屏的DC---DC變換電路，第一個要檢查的就是濾波電容，第二個就是DC--DC電路的IC壞的多。

富士觸摸屏維修：UG630H系列，UG530系列，UG520系列，UG430系列，UG420系列，UG320系列，UG221系列

UG630H-XH1、UG530H-US4、UG530H-US1、UG530H-UH4、UG530H-VH1、UG520H-VC1、UG430H-TS4、

UG430H-SS1、UG420H-TC1、UG420H-SC1、UG330H-SC4、UG330H-VS4、UG330H-SS4、UG320H-SC4、

UG221H-TC4、UG221H-SC4、UG221H-LC4、UG221H-LR4、UG221H-LE4、UG230H-TS、UG230H-SS、UG230H-LS、

DBH45-4A、DBH55-4A等
