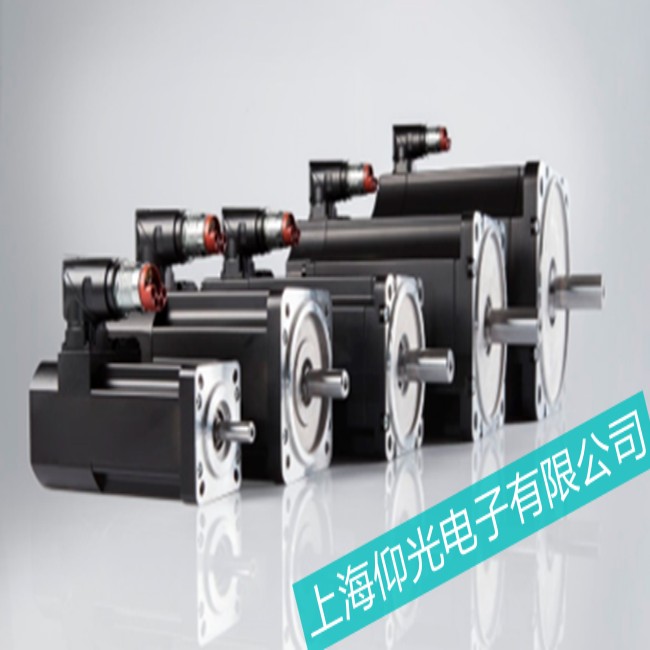

貝加萊伺服電機80MPH3.600S114-01高速運轉響聲故障維修方案

發布者:WJJ    來源:上海仰光電子科技有限公司     發布時間:2025-6-7

貝加萊伺服電機80MPH3.600S114-01高速運轉響聲故障維修方案
貝加萊伺服電機 80MPH3.600S114-01 高速運轉時出現異常響聲,可能由機械磨損、電氣故障或參數設置不當引起。以下是系統性的故障排查與維修方案:

一、故障類型與常見原因

1. 機械性異響

  • 軸承磨損:高速運轉時軸承滾珠或滾道磨損,產生周期性 “嗡嗡” 聲或 “咔噠” 聲。
  • 聯軸器異常:聯軸器松動、偏心或磨損,導致運轉時撞擊異響。
  • 風扇或散熱部件問題:散熱風扇葉片變形、松動,與外殼摩擦產生噪音。
  • 負載機械故障:如導軌卡頓、絲杠磨損,導致電機負載突變引發異響。

2. 電氣性異響

  • 編碼器信號異常:碼盤劃傷或讀數頭故障,導致位置反饋錯誤,電機抖動發聲。
  • 驅動器參數不當:速度環增益過高、電流限幅不足,引發電機共振。
  • 缺相或電壓異常:電源輸入缺相或電壓波動,導致電機電磁噪聲增大。

3. 電磁兼容性問題

  • 電纜屏蔽不良或接地失效,引入干擾導致電機運行不穩定。

二、分步排查與維修步驟

1. 機械系統檢查

  • 軸承檢測
    • 手動轉動電機軸,若出現阻力不均或 “沙沙” 聲,可能是軸承磨損。
    • 用聽診器貼近電機端蓋,高速運轉時若聽到規律的金屬摩擦聲,需更換軸承(型號需參考電機手冊,通常為深溝球軸承或角接觸軸承)。
  • 聯軸器檢查
    • 停機后拆卸聯軸器,觀察是否有裂紋、磨損或鍵槽松動,必要時更換聯軸器并重新校準同軸度(誤差≤0.05mm)。
  • 風扇與散熱系統
    • 查看風扇葉片是否變形、積灰,清理后測試運轉時是否與護罩摩擦,更換損壞的風扇。
  • 負載端排查
    • 脫開電機與負載,空載運行電機,若異響消失,說明故障在負載機械(如導軌、絲杠需潤滑或更換)。

2. 電氣與驅動系統檢測

  • 編碼器信號驗證
    • 使用示波器測量編碼器 A/B/Z 相波形,高速運轉時若出現波形畸變或缺失,需檢查編碼器線是否破損、接口是否氧化(可清潔后重試)。
    • 若信號持續異常,可能是編碼器碼盤劃傷或讀數頭磨損,需更換編碼器(參考前序編碼器維修步驟,更換后需重新校準零點)。
  • 驅動器參數調整
    • 降低速度環增益(如從默認值的 70% 開始逐步下調),觀察異響是否減輕,若有效則說明參數導致共振。
    • 檢查電流限幅參數(如額定電流的 150%~200%),若設置過低,高速時電流不足會引發抖動。
  • 電源與電纜檢查
    • 測量三相輸入電壓(380V±10%),若缺相或電壓不平衡,檢查斷路器、接觸器及電纜接頭。
    • 檢查動力線和編碼器線是否接地良好,屏蔽層是否破損(建議使用雙絞屏蔽電纜,接地電阻≤1Ω)。

3. 電磁噪聲排除

  • 若電機發出高頻 “嘶嘶” 聲,可能是 PWM 調制頻率與電機共振頻率重合,可嘗試調整驅動器的載波頻率(如從 4kHz 改為 8kHz)。
  • 增加輸出電抗器或濾波器,抑制諧波干擾。

三、維修操作示例(以軸承更換為例)

  1. 拆卸準備
    • 斷電并標記編碼器線、動力線相位,記錄聯軸器位置。
  2. 端蓋拆卸
    • 松開后端蓋固定螺絲,用拉馬平穩取下后端蓋(注意避免損傷編碼器)。
  3. 舊軸承取出
    • 使用軸承拆卸工具或熱拆法(加熱至 80~100℃)取出舊軸承,清理軸頸和端蓋軸承室。
  4. 新軸承安裝
    • 涂抹適量耐高溫潤滑脂(如鋰基脂),用套筒壓入新軸承(確保受力均勻,避免傾斜)。
  5. 復位調試
    • 安裝端蓋和聯軸器,手動轉動軸確認無卡滯,空載運行 30 分鐘,檢測溫升(≤40℃)和噪音。

四、注意事項與安全規范

  1. 防護措施
    • 高速運轉時異響可能伴隨電機振動,維修前務必停機并等待完全停止,避免機械傷害。
  2. 參數備份
    • 調整驅動器參數前,先備份原始參數,以便故障未解決時恢復設置。
  3. 專業工具
    • 軸承更換需專用工具,避免敲擊軸端導致變形;編碼器校準需使用貝加萊調試軟件(如 Automation Studio)。
  4. 環境要求
    • 維修環境需清潔,避免灰塵進入電機內部,影響軸承或編碼器壽命。

五、緊急情況處理

若高速運轉時出現異響并伴隨以下情況,需立即停機并聯系專業維修:

  • 電機溫度急劇升高(超過 80℃)
  • 驅動器報過流、過載故障(如 Err24、Err16)
  • 異響中夾雜金屬撞擊聲(可能軸承碎裂)

建議向貝加萊技術支持提供電機運行時的電流波形、驅動器參數日志及異響錄音,以便精準定位故障。
